کابل NYSLCY چیست؟
کابل NYSLCY نوعی کابل کنترل افشان و شیلددار است که از هادی‌های مسی انعطاف‌پذیر، عایق PVC، شیلد بافته‌شده از سیم‌های مسی و روکش PVC تشکیل می‌شود. این کابل برای انتقال سیگنال، کنترل و فرمان در تجهیزات و سیستم‌های صنعتی مورد استفاده قرار می‌گیرد و وجود شیلد مسی در ساختار آن به کاهش تأثیر نویز و تداخلات الکترومغناطیسی بر سیگنال‌ها کمک می‌کند.
ساختار افشان کابل NYSLCY باعث می‌شود هادی‌های آن انعطاف‌پذیری مناسبی داشته باشند و بتوان از آن در مدارهای کنترل، تابلوهای برق، ماشین‌آلات و تجهیزات صنعتی استفاده کرد. این کابل معمولاً در محیط‌هایی به کار می‌رود که علاوه بر انتقال سیگنال و فرمان، محافظت در برابر تداخلات الکترومغناطیسی نیز اهمیت دارد.

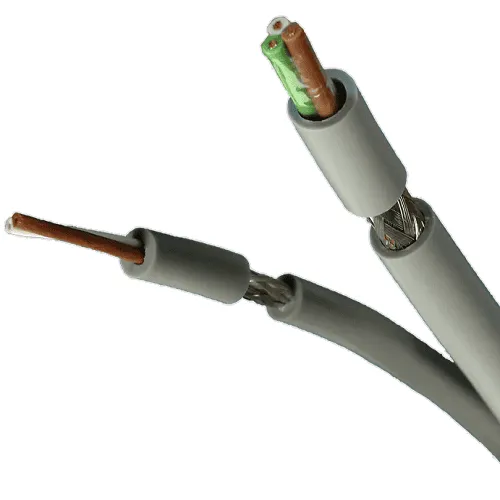

ساختار کابل NYSLCY
کابل NYSLCY از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی در عملکرد کابل دارند:
هادی مسی افشان
هادی کابل NYSLCY از مس آنیل‌شده و افشان تشکیل می‌شود. هادی‌های افشان از چند رشته سیم نازک مسی ساخته شده‌اند و به همین دلیل انعطاف‌پذیری مناسبی دارند. در ساختارهای متداول این کابل، هادی مطابق کلاس 5 استاندارد IEC 60228 ساخته می‌شود.
عایق PVC
هر یک از رشته‌های هادی با یک لایه عایق PVC پوشانده می‌شود. این لایه از تماس الکتریکی بین رشته‌ها جلوگیری کرده و امکان استفاده ایمن از چند رشته در یک کابل را فراهم می‌کند.
شیلد مسی
یکی از مهم‌ترین بخش‌های کابل NYSLCY، شیلد بافته‌شده از سیم مسی، معمولاً مس قلع‌اندود است. این شیلد در اطراف مجموعه رشته‌ها قرار می‌گیرد و برای کاهش اثر میدان‌های الکترومغناطیسی و تداخلات خارجی در مدارهای کنترل و سیگنال به کار می‌رود.
روکش PVC
در نهایت مجموعه کابل با یک روکش خارجی از جنس PVC پوشانده می‌شود. روکش علاوه بر ایجاد حفاظت مکانیکی، اجزای داخلی کابل را در برابر عوامل محیطی محافظت می‌کند. رنگ روکش در بسیاری از نمونه‌های استاندارد خاکستری است.
کابل NYSLCY برای چه کاربردهایی استفاده می‌شود؟
کابل NYSLCY بیشتر در مدارهایی استفاده می‌شود که وظیفه آن‌ها کنترل، اندازه‌گیری، فرمان یا انتقال سیگنال است. وجود شیلد مسی باعث شده این کابل برای محیط‌هایی که احتمال وجود نویز و تداخل الکترومغناطیسی وجود دارد، کاربرد داشته باشد.
مهم‌ترین کاربردهای کابل NYSLCY عبارت‌اند از:
- تابلوهای برق و تابلوهای کنترل
- سیستم‌های کنترل صنعتی
- ماشین‌آلات صنعتی
- خطوط تولید و مونتاژ
- تجهیزات اندازه‌گیری
- مدارهای فرمان و کنترل
- تجهیزات اتوماسیون صنعتی
- سیستم‌های انتقال سیگنال
- تجهیزات و ماشین‌آلاتی که در مجاورت منابع ایجادکننده نویز الکترومغناطیسی قرار دارند
این کابل برای اتصال و انتقال سیگنال میان تجهیزات کنترلی و اندازه‌گیری نیز مورد استفاده قرار می‌گیرد.
ویژگی‌های کابل NYSLCY
کابل NYSLCY به دلیل ساختار افشان و وجود شیلد مسی، مجموعه‌ای از ویژگی‌های الکتریکی و مکانیکی را در اختیار سیستم‌های کنترل قرار می‌دهد. مهم‌ترین ویژگی‌های آن عبارت‌اند از:
- هادی مسی افشان و انعطاف‌پذیر
- عایق PVC
- شیلد بافته‌شده مسی
- روکش PVC
- قابلیت استفاده در مدارهای کنترل و فرمان
- مناسب برای انتقال سیگنال
- کاهش تأثیر تداخلات الکترومغناطیسی
- مناسب برای تجهیزات و محیط‌های صنعتی
- امکان تولید در تعداد رشته‌ها و سطح مقطع‌های مختلف
مشخصات دقیق کابل، از جمله ولتاژ نامی، تعداد رشته‌ها، سطح مقطع و محدوده دمای کاری، به نوع و استاندارد ساخت محصول بستگی دارد. برای نمونه، کابل‌های YSLCY با ساختار مشابه در رده 300/500 ولت و با هادی مسی کلاس 5 تولید می‌شوند.
ولتاژ کابل NYSLCY
ولتاژ نامی کابل‌های این خانواده بسته به طراحی و استاندارد تولید می‌تواند متفاوت باشد. در نمونه‌های رایج کابل‌های کنترل شیلددار YSLCY، ولتاژ نامی 300/500 ولت است.
بنابراین هنگام انتخاب کابل NYSLCY باید مشخصات فنی درج‌شده در کاتالوگ سازنده بررسی شود و صرفاً بر اساس نام کابل، ولتاژ آن تعیین نشود.
تعداد رشته و سطح مقطع کابل NYSLCY
کابل NYSLCY در تعداد رشته‌ها و سطح مقطع‌های مختلف تولید می‌شود تا بتوان از آن در مدارهای کنترل با نیازهای متفاوت استفاده کرد. تعداد رشته می‌تواند از چند رشته محدود تا تعداد رشته‌های بیشتر باشد و سطح مقطع نیز متناسب با کاربرد انتخاب می‌شود.
برای مثال، نمونه‌های تولیدی این کابل در اندازه‌هایی مانند 2×0.75، 3×0.75، 4×0.75، 5×0.75 و 7×0.75 میلی‌متر مربع عرضه می‌شوند و مدل‌های دیگری با سطح مقطع‌های بالاتر نیز وجود دارند.
در زمان خرید، باید تعداد رشته‌ها، سطح مقطع هادی، ولتاژ نامی، نوع شیلد و شرایط محل نصب بر اساس نیاز پروژه مشخص شود.
کابل NYSLCY در صنعت
یکی از کاربردهای مهم NYSLCY در اتوماسیون و کنترل صنعتی است. در این سیستم‌ها، سیگنال‌های کنترلی و اندازه‌گیری ممکن است در مجاورت کابل‌های قدرت، موتورها، درایوها و سایر تجهیزات الکتریکی قرار داشته باشند.
شیلد مسی کابل می‌تواند به کنترل اثر تداخلات الکترومغناطیسی کمک کند و در نتیجه برای مدارهایی که کیفیت انتقال سیگنال اهمیت دارد، مورد استفاده قرار گیرد. به همین دلیل کابل‌های کنترل شیلددار در تجهیزات صنعتی، سیستم‌های اندازه‌گیری و مدارهای کنترلی کاربرد گسترده‌ای دارند.
شرایط نصب کابل NYSLCY
کابل NYSLCY با توجه به ساختار و نوع تولید می‌تواند در محیط‌های خشک، مرطوب و برخی شرایط صنعتی مورد استفاده قرار گیرد. با این حال، شرایط مجاز نصب باید بر اساس مشخصات فنی همان محصول بررسی شود.
برای استفاده در فضای باز نیز باید مقاومت کابل در برابر عوامل محیطی مانند اشعه UV، رطوبت و تغییرات دما بررسی شود؛ زیرا همه مدل‌های NYSLCY مشخصات یکسانی برای نصب در فضای باز ندارند.
جمع‌بندی
کابل NYSLCY یک کابل کنترل افشان شیلددار با هادی مسی، عایق PVC، شیلد بافته‌شده مسی و روکش PVC است که عمدتاً برای مدارهای کنترل، فرمان، اندازه‌گیری و انتقال سیگنال در تجهیزات و محیط‌های صنعتی استفاده می‌شود.
وجود هادی افشان، انعطاف‌پذیری مناسب را فراهم می‌کند و شیلد مسی نیز برای کاهش اثر تداخلات الکترومغناطیسی در سیستم‌های کنترل و سیگنال به کار می‌رود. این کابل در تعداد رشته‌ها و سطح مقطع‌های مختلف تولید می‌شود و انتخاب مدل مناسب آن باید بر اساس مشخصات فنی پروژه، شرایط نصب و نوع کاربرد انجام شود.
