کابل مناسب برای جوشکاری: راهنمای کامل انتخاب و استفاده
در این مقاله، به بررسی ویژگی‌های فنی کابل مناسب برای جوشکاری، انواع آن، کاربردها، استانداردها و نکات مهم در انتخاب و نگهداری آن می‌پردازیم. جوشکاری جوشکاری یکی از فرآیندهای کلیدی در صنعت ساخت و ساز و تولید است که برای اتصال دو یا چند قطعه فلزی به یکدیگر استفاده می‌شود. یکی از اجزای اساسی این...
انتشار در 20 اردیبهشت 1404
33 بازدید
0 دیدگاه
در این مقاله، به بررسی ویژگی‌های فنی کابل مناسب برای جوشکاری، انواع آن، کاربردها، استانداردها و نکات مهم در انتخاب و نگهداری آن می‌پردازیم.
جوشکاری
جوشکاری یکی از فرآیندهای کلیدی در صنعت ساخت و ساز و تولید است که برای اتصال دو یا چند قطعه فلزی به یکدیگر استفاده می‌شود. یکی از اجزای اساسی این فرآیند، کابل جوش است که نقش مهمی در انتقال جریان الکتریکی ایفا می‌کند.
انواع کابل جوشکاری
کابل‌های جوشکاری به طور کلی به دو دسته اصلی تقسیم می‌شوند:
- کابل‌های افشان: این نوع کابل‌ها از رشته‌های مسی یا آلومینیومی تشکیل شده‌اند که انعطاف‌پذیری بالایی دارند. آن‌ها معمولاً در دو نوع مسی و آلومینیومی موجود هستند. کابل‌های مسی به دلیل رسانایی بهتر و انعطاف‌پذیری بیشتر، معمولاً انتخاب اول هستند.
- کابل‌های لاستیکی: این کابل‌ها به دلیل مقاومت بالای خود در برابر حرارت و سایش، برای استفاده در محیط‌های صنعتی مناسب هستند. آن‌ها معمولاً در کارگاه‌ها و مکان‌هایی که خطرات بیشتری وجود دارد، مورد استفاده قرار می‌گیرند.
ویژگی‌های فنی کابل جوشکاری استاندارد
- جنس هادی: معمولاً مس آنیل‌شده کلاس 5 یا 6 برای انعطاف‌پذیری و هدایت بالا
- سطح مقطع: از 16 تا 120 میلی‌متر مربع (بسته به نوع کار)
- ولتاژ نامی: معمولاً 100 تا 600 ولت
- عایق: ترکیبات مقاوم مانند لاستیک طبیعی (EPDM)، کلروپرن یا PVC مقاوم در برابر حرارت
- محدوده دمای کاری: بین -25 تا +85 درجه سانتی‌گراد یا بیشتر
- انعطاف‌پذیری: بسیار بالا جهت استفاده در محیط‌های متحرک و پیچیده
- رنگ رایج: مشکی (به دلیل مقاومت بهتر در برابر اشعه UV و آلودگی)
تجهیزات لازم برای جوشکاری
علاوه بر کابل جوش، تجهیزات برقی دیگری نیز برای انجام فرآیند جوشکاری ضروری هستند:
- دستگاه جوش: این دستگاه وظیفه تولید حرارت لازم برای ذوب فلزات را بر عهده دارد. انواع مختلفی از دستگاه‌های جوش وجود دارد، از جمله دستگاه‌های جوش قوس الکتریکی و دستگاه‌های MIG/MAG.
- گیره‌ها و نگهدارنده‌ها: این ابزارها برای نگه‌داشتن قطعات فلزی در حین جوشکاری استفاده می‌شوند تا از حرکت آن‌ها جلوگیری کنند.
- دستگاه ترانسفورماتور: این دستگاه برای تبدیل ولتاژ برق شهری به ولتاژ مناسب برای جوشکاری استفاده می‌شود.
- انبرهای جوش: این ابزارها برای اتصال کابل‌های جوش به قطعات فلزی استفاده می‌شوند.
کابل و اتصالات جوشکاری
مهم‌ترین انواع اتصالات جوشکاری:
کلمپ اتصال به قطعه کار (Earth Clamp):
گیره‌ای برای اتصال سر منفی کابل به قطعه فلزی که باید جوش داده شود.
متریال: برنج، مس، فولاد آب‌دیده
ویژگی: مقاوم در برابر جرقه، سایش و گرما
هولدر الکترود (Electrode Holder):
ابزار نگهدارنده الکترود در جوشکاری قوس الکتریکی (MMA)
ویژگی‌ها: مقاوم در برابر حرارت بالا، طراحی ارگونومیک، اتصال محکم به کابل
سوکت و کانکتور جوشکاری (Welding Connector):
جهت اتصال و جدا کردن سریع کابل‌ها از دستگاه جوش یا یکدیگر
استانداردها: DINSE، OKC، Cam-Lock
قطر رایج: 10-25، 35-50، 70-95 mm²
سربند کابل جوشکاری (Cable Lug):
اتصال‌دهنده سر کابل به گیره یا ترمینال دستگاه، با سوراخ پیچ برای نصب
نکات مهم در انتخاب تجهیزات
- انتخاب دستگاه مناسب: بسته به نوع کار و ضخامت فلزات، باید دستگاه مناسب را انتخاب کنید.
- کیفیت تجهیزات: استفاده از تجهیزات با کیفیت بالا نه تنها کیفیت کار را افزایش می‌دهد بلکه ایمنی کاربر را نیز تضمین می‌کند.

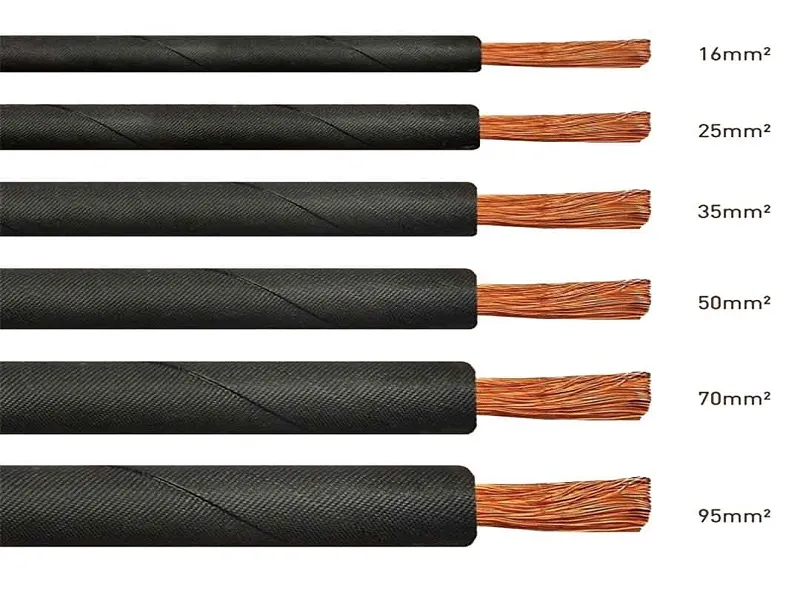

سایزهای مختلف کابل جوش و کاربردهای آن‌ها
کابل‌های جوشکاری به عنوان یکی از اجزای مهم در فرآیند جوشکاری، در سایزها و ضخامت‌های مختلفی تولید می‌شوند. انتخاب سایز مناسب کابل جوش به نوع کاربری و میزان آمپر مورد نیاز بستگی دارد. در این مقاله به بررسی سایزهای مختلف کابل جوش و کاربردهای هر یک خواهیم پرداخت.
سایزهای مختلف کابل جوش
کابل‌های جوش معمولاً بر اساس سطح مقطع آن‌ها (میلی‌متر مربع) طبقه‌بندی می‌شوند. در زیر، مشخصات فنی و کاربردهای هر سایز کابل آورده شده است:
| ضخامت کابل (میلی‌متر مربع) | نمره یا سایز | کاربردها |
|---|---|---|
| 16 | 10 | مناسب برای دستگاه‌های جوش با حداکثر 140 آمپر، استفاده در کارگاه‌های کوچک و پروژه‌های خانگی |
| 25 | 12 | مناسب برای دستگاه‌های جوش با حداکثر 200 آمپر، کاربرد در جوشکاری‌های عمومی |
| 35 | 14 | مناسب برای دستگاه‌های جوش با حداکثر 250 آمپر، کاربری در پروژه‌های صنعتی متوسط |
| 50 | 16 | مناسب برای دستگاه‌های جوش با حداکثر 300 آمپر، استفاده در پروژه‌های سنگین و صنعتی |
| 70 | 18 | مناسب برای دستگاه‌های جوش با حداکثر 400 آمپر، کاربرد در صنایع بزرگ و پروژه‌های خاص |
| 95 | 20 | مناسب برای دستگاه‌های جوش با حداکثر 500 آمپر، استفاده در پروژه‌های بسیار سنگین |
کاربردهای هر سایز کابل
- کابل جوش سایز 10 (16 میلی‌متر مربع): این کابل بیشتر برای کارهای خانگی و پروژه‌های کوچک مناسب است. به دلیل قدرت پایین‌تر، نمی‌توان از آن برای کارهای صنعتی سنگین استفاده کرد.
- کابل جوش سایز 12 (25 میلی‌متر مربع): این کابل یکی از پرکاربردترین سایزها است و برای دستگاه‌های جوش با حداکثر 200 آمپر مناسب می‌باشد. معمولاً در کارگاه‌ها و پروژه‌های عمومی مورد استفاده قرار می‌گیرد.
- کابل جوش سایز 14 (35 میلی‌متر مربع): این کابل برای کارهای صنعتی متوسط طراحی شده است و می‌تواند تا حداکثر 250 آمپر را تحمل کند. از آن در صنایع مختلف استفاده می‌شود.
- کابل جوش سایز 16 (50 میلی‌متر مربع): این کابل برای پروژه‌های سنگین و صنعتی مناسب است و می‌تواند تا حداکثر 300 آمپر را منتقل کند. معمولاً در ساخت و سازها و صنایع بزرگ به کار می‌رود.
- کابل جوش سایز 18 (70 میلی‌متر مربع): این کابل برای دستگاه‌هایی که نیاز به جریان بالایی دارند، طراحی شده است. کاربرد آن بیشتر در صنایع بزرگ و پروژه‌هایی با نیاز به قدرت بالا است.
- کابل جوش سایز 20 (95 میلی‌متر مربع): این بزرگ‌ترین سایز کابل جوش است که برای دستگاه‌هایی با حداکثر 500 آمپر طراحی شده است. معمولاً در پروژه‌های بسیار سنگین مانند ساخت پل‌ها یا سازه‌های بزرگ مورد استفاده قرار می‌گیرد.
کابل جوشکاب یزد
استاندارد تولید : ISIRI (1926) 82
هادی : مس افشان انیل شده با انعطاف بالا (در صورت نیاز قلع اندود)
جدا کننده هادی : نوار پلی استر 23 میکرون
روکش نهایی : کامپاند لاستیکی مشکی از نوع SE4 مقاوم در برابر حرارت بالا ، سرمای شدید ، آب ، اسید و هرگونه مواد نفتی و روغنی .
ولتاژ تست : یک کیلو ولت به مدت 5 دقیقه
سایر تستها : بر اساس تستهای مورد نیاز در استانداردISIRI (1926)
| مقاومت الکتریکی (Ohm/km) | وزن تقریبی (Kg/km) | قطر max (mm) | قطر min (mm) | ضخامت روکش (mm) | ساختمان هادی | سطح مقطع نامی (mm²) |
|---|---|---|---|---|---|---|
| 1.82 | 145 | 9.6 | 7.7 | 1.8 | (7 × 46) × 0.20 | 10 |
| 1.16 | 210 | 11 | 8.8 | 2.0 | (7 × 72) × 0.20 | 16 |
| 0.758 | 310 | 12.7 | 10.1 | 2.0 | (19 × 42) × 0.20 | 25 |
| 0.536 | 410 | 14.2 | 11.4 | 2.0 | (19 × 58) × 0.20 | 35 |
| 0.379 | 570 | 16.5 | 13.2 | 2.2 | (19 × 82) × 0.20 | 50 |
| 0.268 | 790 | 19.2 | 15.3 | 2.4 | (37 × 60) × 0.20 | 70 |
| 0.198 | 1000 | 21.4 | 17.1 | 2.6 | (37 × 80) × 0.20 | 95 |
| 0.157 | 1300 | 23.4 | 18.8 | 2.8 | (37 × 47) × 0.30 | 120 |
| 0.129 | 1600 | 26 | 21 | 3.2 | (37 × 57) × 0.30 | 150 |
| 0.105 | 1900 | 28.2 | 22.7 | 3.3 | (37 × 70) × 0.30 | 185 |
