کابل آسانسور چیست؟ بررسی انواع کابل، کاربردها و نکات مهم انتخاب
کابل آسانسور یکی از اجزای مهم سیستم الکتریکی آسانسور است که وظیفه انتقال برق، فرمان‌ها و سیگنال‌های کنترلی را میان بخش‌های مختلف بر عهده دارد. انتخاب نادرست کابل می‌تواند باعث اختلال در ارتباط تجهیزات، افزایش استهلاک و ایجاد هزینه‌های تعمیر و نگهداری شود.
اما همه کابل‌های مورد استفاده در آسانسور یکسان نیستند. برخی کابل‌ها برای تغذیه ثابت تجهیزات طراحی شده‌اند و برخی دیگر، مانند کابل تراولینگ، باید همراه کابین حرکت کنند و در طول عمر کاری خود بارها خم شوند.
شناخت تفاوت این کابل‌ها، ساختار داخلی، ویژگی‌های فنی و شرایط استفاده از آن‌ها، اولین قدم برای انتخاب مناسب در پروژه‌های نصب و نوسازی آسانسور است.
کابل آسانسور چیست و چه کاربردی دارد؟
در سیستم آسانسور، تجهیزات مختلفی مانند تابلو فرمان، موتور، کابین، سنسورها و مدارهای ایمنی باید با یکدیگر ارتباط الکتریکی داشته باشند.
برای ایجاد این ارتباط از کابل‌هایی با ساختارها و مشخصات متفاوت استفاده می‌شود.
بخشی از کابل‌ها وظیفه انتقال انرژی الکتریکی را دارند، درحالی‌که گروه دیگری برای انتقال فرمان، اطلاعات و سیگنال‌های الکترونیکی استفاده می‌شوند.
یکی از مهم‌ترین تفاوت‌ها، ثابت یا متحرک بودن محل نصب کابل است. برای مثال، کابل متصل به کابین هنگام جابه‌جایی آسانسور دائماً تغییر وضعیت می‌دهد، اما کابل تغذیه ثابت موتور چنین شرایطی ندارد.
به همین دلیل، استفاده از کابل معمولی به‌جای کابل مخصوص حرکت مداوم، بدون تأیید سازگاری فنی، انتخاب مناسبی نیست.

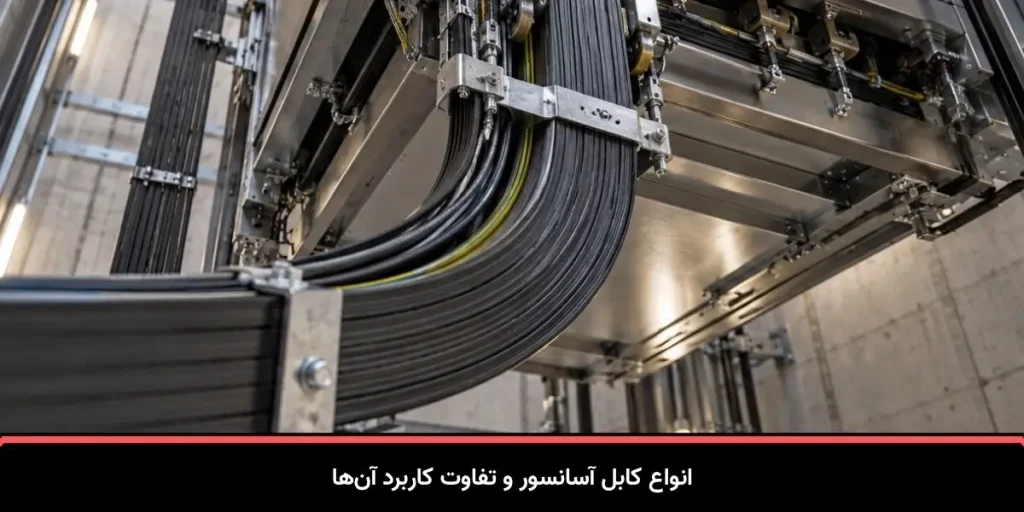

انواع کابل آسانسور و تفاوت کاربرد آن‌ها
کابل‌های آسانسور را می‌توان بر اساس وظیفه و شرایط نصب در چند گروه اصلی دسته‌بندی کرد.
۱. کابل تراولینگ آسانسور
کابل تراولینگ یا Traveling Cable یکی از شناخته‌شده‌ترین کابل‌های مورد استفاده در آسانسور است.
این کابل معمولاً ارتباط الکتریکی میان کابین متحرک و بخش ثابت سیستم را برقرار می‌کند و می‌تواند شامل رشته‌های برق، مدارهای کنترل، ارتباطات و سایر تجهیزات کابین باشد.
ویژگی اصلی کابل تراولینگ، انعطاف‌پذیری و طراحی مناسب برای حرکت تکراری است. این کابل باید در طول حرکت کابین، بدون ایجاد فشار مکانیکی غیرمجاز روی هادی‌ها، خم شود.
کابل‌های تراولینگ در دو ساختار رایج تخت و گرد تولید می‌شوند.
۲. کابل تغذیه برق آسانسور
کابل تغذیه وظیفه انتقال انرژی الکتریکی به بخش‌های مشخصی از سیستم، از جمله تجهیزات قدرت، را بر عهده دارد.
سطح مقطع، تعداد رشته‌ها و نوع کابل تغذیه باید با توجه به مشخصات تجهیزات، جریان مصرفی، طول مسیر، افت ولتاژ مجاز و شرایط نصب انتخاب شود.
در این بخش، ظرفیت جریان‌دهی و الزامات حفاظتی اهمیت زیادی دارند.
انتخاب کابل تغذیه نباید صرفاً بر اساس توان اسمی موتور انجام شود؛ زیرا نوع راه‌اندازی، مشخصات درایو و دستورالعمل سازنده نیز می‌توانند بر طراحی مدار تأثیر بگذارند.
۳. کابل فرمان و کنترل آسانسور
کابل‌های فرمان برای انتقال سیگنال میان تابلو کنترل و تجهیزات مختلف استفاده می‌شوند.
این کابل‌ها ممکن است در مدارهای سنسورها، شستی‌ها، کنترل وضعیت و سایر بخش‌های الکتریکی کاربرد داشته باشند.
تعداد رشته‌ها، ولتاژ مدار، نوع سیگنال و شرایط نصب از مهم‌ترین معیارهای انتخاب کابل کنترل هستند.
در بعضی مدارهای الکترونیکی نیز به دلیل حساسیت سیگنال‌ها، استفاده از کابل شیلددار یا ساختارهای ارتباطی مشخص‌شده توسط سازنده ضروری است.
۴. کابل ارتباطی و انتقال داده
آسانسورهای جدید ممکن است از شبکه‌های ارتباطی برای تبادل اطلاعات میان کنترلرها، نمایشگرها و تجهیزات الکترونیکی استفاده کنند.
در چنین سیستم‌هایی، انتخاب کابل مناسب به نوع پروتکل ارتباطی، کیفیت سیگنال و شرایط الکترومغناطیسی محیط وابسته است.
کابل شبکه، زوج‌تابیده، کابل شیلددار یا ساختارهای ارتباطی مخصوص ممکن است بر اساس طراحی تجهیزات مورد استفاده قرار گیرند.
نکته مهم این است که هر کابل ارتباطی معمولی الزاماً برای حرکت مداوم همراه کابین مناسب نیست.

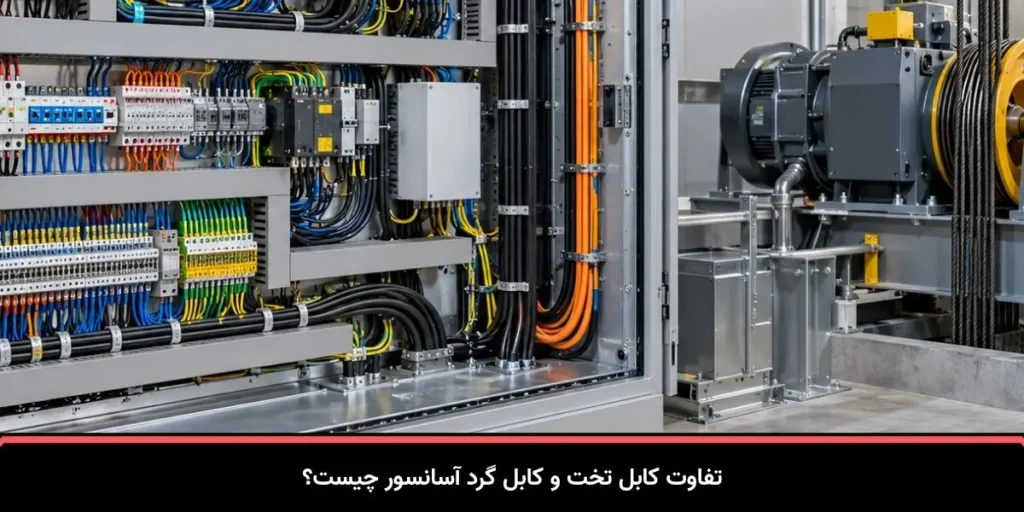

تفاوت کابل تخت و کابل گرد آسانسور چیست؟
یکی از پرسش‌های متداول هنگام انتخاب کابل تراولینگ، تفاوت کابل تخت و گرد است.
کابل تخت دارای ساختاری نواری است که رشته‌های آن در عرض کابل قرار می‌گیرند. در مقابل، کابل گرد دارای سطح مقطع تقریباً دایره‌ای است و رشته‌ها در آرایشی متناسب با ساختار کابل کنار یکدیگر قرار دارند.
هر دو نوع می‌توانند برای استفاده متحرک طراحی شوند، اما ویژگی‌های آن‌ها به ساختار داخلی و مشخصات سازنده بستگی دارد.
| ویژگی | کابل تخت | کابل گرد |
|---|---|---|
| شکل ظاهری | نواری و تخت | دایره‌ای |
| آرایش رشته‌ها | معمولاً موازی یا گروه‌بندی‌شده | آرایش گرد یا چندلایه |
| نحوه خم‌شدن | عمدتاً در جهت طراحی‌شده | متناسب با ساختار و مشخصات کابل |
| تحمل کشش | بسته به وجود عضو نگهدارنده | بسته به وجود عضو نگهدارنده |
| کاربرد | اتصال متحرک کابین در سیستم‌های سازگار | اتصال متحرک کابین در سیستم‌های سازگار |
| معیار انتخاب | ارتفاع، سرعت، فضای چاه و مشخصات فنی | ارتفاع، سرعت، فضای چاه و مشخصات فنی |
هیچ‌یک از این دو نوع را نمی‌توان بدون بررسی مشخصات فنی، برای تمام آسانسورها بهتر دانست.
برای نمونه، در برخی پروژه‌ها کابل تخت به دلیل نحوه آرایش و نصب انتخاب مناسبی است؛ اما در پروژه‌های دیگر ممکن است ساختار گرد، متناسب با الزامات حرکت و سیستم نگهدارنده، ترجیح داده شود.
هنگام خرید کابل آسانسور به چه مشخصاتی توجه کنیم؟
انتخاب کابل مناسب باید بر اساس اطلاعات فنی پروژه انجام شود. پنج عامل زیر اهمیت بیشتری دارند.
تعداد رشته‌ها و سطح مقطع هادی
تعداد رشته‌های کابل باید با تعداد مدارهای موردنیاز مطابقت داشته باشد.
سطح مقطع نیز بر اساس جریان، نوع مدار، افت ولتاژ و مشخصات تجهیزات تعیین می‌شود. افزایش تعداد رشته‌ها به‌تنهایی به معنی کیفیت بالاتر کابل نیست.
همچنین در برخی سیستم‌ها لازم است رشته‌هایی با سطح مقطع یا ساختار متفاوت در یک مجموعه کابل پیش‌بینی شوند.
انعطاف‌پذیری و مقاومت در برابر خمش
کابل تراولینگ در طول فعالیت آسانسور بارها خم می‌شود. به همین دلیل، جنس هادی، تعداد مفتول‌های تشکیل‌دهنده آن، نوع عایق و طراحی کلی کابل اهمیت دارد.
استفاده از هادی‌های افشان مناسب و مواد عایقی سازگار با حرکت می‌تواند به حفظ عملکرد کابل در شرایط طراحی‌شده کمک کند.
همچنین باید حداقل شعاع خمش و محدودیت‌های نصب اعلام‌شده توسط سازنده رعایت شود.
ارتفاع حرکت و طول آویز کابل
ارتفاع مسیر حرکت آسانسور یکی از عوامل مهم در انتخاب کابل تراولینگ است.
در بعضی سیستم‌ها، طول آویز زیاد ممکن است استفاده از کابل دارای عضو تحمل‌کننده کشش یا تجهیزات نگهدارنده ویژه را ضروری کند.
حداکثر طول آویز مجاز در همه کابل‌ها یکسان نیست و باید از دیتاشیت محصول مشخص شود.
جنس روکش و شرایط محیطی
روکش بیرونی کابل در برابر عوامل محیطی و تنش‌های مکانیکی نقش حفاظتی دارد.
بسته به محل نصب، ویژگی‌هایی مانند مقاومت در برابر سایش، رطوبت، دما و الزامات مرتبط با رفتار در برابر آتش اهمیت پیدا می‌کنند.
برای مثال، کابلی که برای شرایط معمول داخل ساختمان طراحی شده است، الزاماً برای محیط‌های صنعتی یا شرایط دمایی خاص مناسب نیست.
سازگاری با تابلو فرمان و تجهیزات آسانسور
نوع تجهیزات الکترونیکی، سیستم ارتباطی و طراحی مدارهای کنترلی می‌تواند بر انتخاب کابل تأثیر بگذارد.
بنابراین، پیش از خرید باید نقشه سیم‌کشی، تعداد مدارها و الزامات سازنده تجهیزات بررسی شود.
در پروژه‌های نوسازی نیز جایگزینی کابل قبلی باید با مشخصات فنی سیستم جدید هماهنگ باشد.
کابل شیلددار در آسانسور چه کاربردی دارد؟
در برخی مدارهای کنترلی و ارتباطی، نویز الکترومغناطیسی می‌تواند کیفیت سیگنال را تحت تأثیر قرار دهد.
این مسئله به‌ویژه در محیط‌هایی که کابل‌های قدرت و ارتباطی در مجاورت یکدیگر قرار می‌گیرند اهمیت دارد.
کابل شیلددار دارای یک لایه محافظ رسانا است که در صورت انتخاب و نصب صحیح، می‌تواند به کاهش اثر تداخل الکترومغناطیسی کمک کند.
با این حال، استفاده از شیلد به‌تنهایی برای جلوگیری از نویز کافی نیست. مسیر کابل‌کشی، جداسازی مدارهای قدرت و سیگنال و نحوه اتصال شیلد باید با دستورالعمل تجهیزات هماهنگ باشد.
همچنین باید توجه داشت که شیلددار بودن یک کابل، آن را به کابل مناسب حرکت مداوم تبدیل نمی‌کند.
اشتباهات رایج هنگام انتخاب و نصب کابل آسانسور
برخی مشکلات کابل آسانسور به کیفیت ساخت مربوط هستند، اما بخشی دیگر در اثر انتخاب نادرست یا اجرای غیراصولی ایجاد می‌شوند.
انتخاب کابل صرفاً بر اساس قیمت: دو کابل با تعداد رشته مشابه ممکن است از نظر کیفیت هادی، روکش، مقاومت در برابر خمش و مشخصات مکانیکی تفاوت قابل‌توجهی داشته باشند.
استفاده از کابل ثابت به‌جای کابل متحرک: کابل معمولی ممکن است برای تحمل خمش مداوم طراحی نشده باشد و استفاده از آن در بخش متحرک باعث آسیب زودهنگام شود.
رعایت‌نکردن شعاع خمش: خم‌شدن بیش از حد کابل می‌تواند به هادی‌ها، عایق یا ساختار نگهدارنده آسیب وارد کند.
نصب نامناسب اتصالات نگهدارنده: کابل تراولینگ باید با روش مورد تأیید سازنده مهار شود تا فشار کششی اضافی به رشته‌های داخلی وارد نشود.
بی‌توجهی به مشخصات سیستم ارتباطی: استفاده از کابل نامناسب برای مدارهای حساس ممکن است باعث مشکلات ارتباطی یا اختلال‌های متناوب شود.
رفع این مشکلات به شناخت مشخصات کابل و رعایت الزامات فنی نصب نیاز دارد. بررسی و تعویض کابل‌های آسانسور نیز باید توسط افراد دارای صلاحیت فنی انجام شود.
چه زمانی کابل آسانسور باید بررسی یا تعویض شود؟
کابل تراولینگ به دلیل حرکت مداوم در معرض استهلاک قرار دارد، اما نمی‌توان عمر مشخص و یکسانی برای همه کابل‌ها تعیین کرد.
عمر مفید به عواملی مانند کیفیت ساخت، تعداد سیکل‌های حرکت، شرایط نصب، دما، شعاع خمش و وضعیت نگهداری بستگی دارد.
آسیب قابل مشاهده به روکش، تغییر شکل غیرعادی، آثار سایش یا ایجاد اختلال‌های ارتباطی وابسته به موقعیت کابین، از مواردی هستند که ضرورت بررسی تخصصی را نشان می‌دهند.
البته همه اختلال‌های الکتریکی آسانسور ناشی از کابل نیستند. تشخیص مشکل باید بر اساس روش‌های آزمون و عیب‌یابی مورد تأیید سازنده انجام شود.
برای شناخت بهتر ارتباط کابل با سایر اجزای سیستم، مطالعه مطالب فنی در منابع تخصصی نیز مفید است. برای مثال، ElevatorSOS در قالب یک مجله آسانسور به موضوعات مرتبط با تجهیزات، عملکرد و نگهداری آسانسورها می‌پردازد و می‌تواند منبع تکمیلی برای آشنایی با این حوزه باشد.
جمع بندی؛ کدام کابل برای آسانسور مناسب‌تر است؟
انتخاب کابل آسانسور به نوع سیستم و وظیفه کابل بستگی دارد. کابل تغذیه، کابل فرمان، کابل ارتباطی و کابل تراولینگ هرکدام ویژگی‌ها و شرایط استفاده متفاوتی دارند.
در کابل‌های متحرک، عواملی مانند انعطاف‌پذیری، مقاومت در برابر خمش، طول آویز و سازگاری با سیستم نگهدارنده اهمیت ویژه‌ای دارند. در کابل‌های ثابت نیز ظرفیت جریان، افت ولتاژ، شرایط محیطی و الزامات مدار باید بررسی شوند.
در نهایت، مناسب‌ترین کابل محصولی است که مشخصات فنی آن با طراحی آسانسور، استانداردهای قابل اجرا و دستورالعمل سازنده هماهنگ باشد. انتخاب بر اساس این معیارها می‌تواند احتمال مشکلات ناشی از کابل نامناسب را کاهش دهد و به عملکرد قابل‌اعتمادتر سیستم کمک کند.
