کابل 20 کیلوولت
«در این بخش با انواع کابلهای فشار متوسط ۲۰ کیلوولت و تفاوت آنها از نظر هادی، عایق، روکش و مقاومت محیطی آشنا میشوید تا بتوانید انتخاب دقیقتری برای پروژه خود داشته باشید.»
جدول محتوا

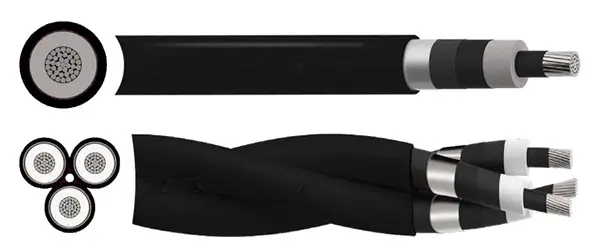

کابل ۲۰ کیلوولت چیست و چه ویژگیهایی دارد؟
کابل ۲۰ کیلوولت (12/20 KV) یک کابل قدرت است که برای انتقال جریان الکتریکی با ولتاژ متوسط طراحی میشود. این کابلها معمولاً از عایق XLPE (پلیاتیلن کراسلینک شده) ساخته میشوند؛ عایقی که تحمل حرارتی بالا، مقاومت الکتریکی عالی و طول عمر بسیار زیادی دارد. به دلیل مقاومت XLPE در برابر رطوبت، حرارت، فشار مکانیکی و بسیاری از عوامل محیطی، کابلهای ۲۰ کیلوولت گزینهای استاندارد برای پروژههای حساس به شمار میروند.
این کابلها در خطوط توزیع زمینی، پستهای برق، پالایشگاهها، صنایع فولاد، شبکههای شهری، مراکز صنعتی و زیرساختهای حیاتی استفاده میشوند و بسته به موقعیت نصب، میتوانند زرهدار (Armoured) یا بدون زره باشند.
بیشتر بخوانید:برترین تولیدکنندگان کابل فشار متوسط در ایران (آپدیت ۱۴۰۴)
انواع کابل فشار متوسط 20 کیلوولت
در جدول زیر می توانید انواع کابل فشار متوسط 20 کیلوولت را با توجه به مشخصه های جنس هادی، عایق و روکش بررسی کنید
| کابل | مشخصات |
| N2XSY | هادی از جنس مس تک هسته ای، دارای عایق XPLE و روکش PVC |
| N2XS2Y | هادی از جنس مس تک هسته ای، دارای روکش XPLE |
| NA2XSY | هادی از جنس آلومینیوم تک هسته ای، دارای عایق XPLE و روکش PVC |
| NA2XS2Y | هادی از جنس آلومینیوم تک هسته ای، دارای عایق XPLE و روکش XPLE |
| N2XS(F)2Y | هادی از جنس مس تک هسته ای، دارای عایق XPLE با پودر ضد آب (مسدود کننده) و روکش XPLE |
| N2XS(FL)2Y | هادی از جنس مس تک هسته ای، دارای عایق XPLE با پودر ضد آب دوگانه (مسدود کننده) و روکش XPLE |
| NA2XS(F)2Y | هادی از جنس آلومینیومی تک هسته ای، دارای عایق XPLE با پودر ضد آب (مسدود کننده) و روکش XPLE |
| NA2XS(FL)2Y | هادی از جنس آلومینیومی تک هسته ای، دارای عایق XPLE با پودر ضد آب (مسدود کننده) و روکش XPLE (محافظت بیشتر در برابر آب) |
سطح مقطع کابلهای ۲۰ کیلوولت
کابلهای ۲۰ کیلوولت معمولاً به صورت تکرشتهای (1 Core) تولید میشوند و سایزهای رایج شامل موارد زیر است:
35×1، 50×1، 70×1، 95×1، 120×1، 150×1، 185×1، 240×1، 300×1، 400×1، 500×1، 630×1
عدد داخل پرانتز سطح مقطع شیلد مسی کابل است.
عبارت RM روی روکش یعنی هادی چند مفتولی گرد (Stranded).

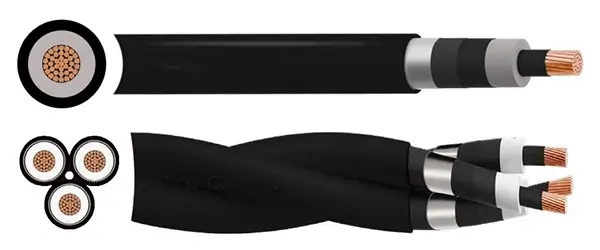

ساختار کابل ۲۰ کیلوولت
کابلهای ۲۰ کیلوولت برای تحمل ولتاژ بالا، از چندین لایه تخصصی تشکیل شدهاند. رایجترین لایههای این کابل عبارتند از:
۱. هادی (رسانا)
جریان الکتریکی از طریق هادی عبور میکند. دو نوع هادی مورد استفاده است:
- مس → رسانایی بالاتر، مقاومت کمتر، مناسب پروژههای حساس
- آلومینیوم → وزن کمتر و قیمت اقتصادیتر
۲. نیمههادی داخلی
این لایه میدان الکتریکی را حول هادی یکنواخت میکند و مانع تخلیه الکتریکی ناگهانی میشود.
۳. عایق XLPE
قلب اصلی کابل است. عایق XLPE:
- مقاومت حرارتی تا حدود ۲۵۰ درجه
- طول عمر بالا
- تحمل رطوبت و فشار
- مقاومت بالا در برابر ترکخوردگی
۴. نیمههادی خارجی
برای یکپارچهسازی میدان الکتریکی روی عایق قرار میگیرد.
۵. اسکرین یا شیلد فلزی
از سیم یا نوار مسی تشکیل شده و برای ایمنی الکتریکی و اتصال به زمین به کار میرود.
۶. بستر یا فیلر میانی
در کابلهای چند رشته یا زرهدار استفاده میشود.
۷. زره (آرمور)
نوع کابل را بسیار تقویت میکند.
- SWA: زره فولادی مناسب کابلهای چند رشته
- AWA: زره آلومینیومی مناسب کابلهای تکرشته
زره برای نصب در زمین، محیطهای صنعتی و مسیرهای مکانیکی اهمیت زیادی دارد.
۸. روکش نهایی (PVC یا PE)
روکش، تمام اجزای کابل را محافظت میکند.
- PVC: انعطافپذیر، مقاوم در برابر ضربه
- PE: بسیار مقاوم، مناسب دفن مستقیم
نکات مهم قبل از خرید کابل ۲۰ کیلوولت
- محاسبه جریان مجاز و افت ولتاژ
- توجه به تکرشته یا چندرشته بودن
- انتخاب نوع زره براساس شرایط نصب
- بررسی سازگاری کابل با سیستم توزیع
- انتخاب سطح مقطع مناسب براساس طول مسیر و جریان
مشاوره قبل از خرید به انتخاب درست کابل کمک زیادی میکند.
شماره تماس جهت مشاور و استعلام قیمت: 09386981298
سوالات متداول
بهصورت معمول خیر؛ این کابلها بیشتر برای نصب زمینی طراحی شدهاند.
خیر، باید حداقل فاصله ایمنی رعایت شود.
بین ۳۰ تا ۴۰ سال، بسته به شرایط نصب و کیفیت ساخت.
بله؛ تست VLF و تست مقاومت عایقی توصیه میشود.
بله، اگر لوله قطر مناسب و تهویه کافی داشته باشد.
فقط مدلهای دارای زره فولادی مقاومت خوبی دارند.
بله، اسکرین فلزی باید به ارت متصل شود.
معمولاً توصیه نمیشود مگر با فاصله مناسب و شرایط کنترلشده.
معمولاً ۹۰ درجه در حالت کاری و تا ۲۵۰ درجه در اتصال کوتاه.
مدلهای ضدآب (F و FL) بهترین گزینه هستند.
